輸電電纜工程指南

現代輸電系統的工程基礎

區域電網電能的可靠傳輸從根本上取決於網路內部署的每條輸電電纜的結構和介電完整性。這些導體是將高壓電力從發電設施輸送到配電站的主要物理介質,需要精確調整電力容量、機械彈性和環境適應性。現代輸電網路在持續波動的熱負荷、電磁應力和大氣條件下運行,需要具有優化橫截面幾何形狀和先進絕緣矩陣的導體。在為特定佈線環境選擇電纜規格時,工程師必須仔細評估電流密度、電壓降限制和故障電流承受能力。從裸導體設計到絕緣配置的過渡大大降低了通行權要求,同時提高了人口稠密走廊的公共安全。了解潛在的電氣特性,包括電容、電感和介電損耗因子,使公用事業公司能夠設計出能夠最大限度地降低無功功耗並最大限度地提高不同負載曲線下的傳輸效率的網路。

絕緣結構和介電性能

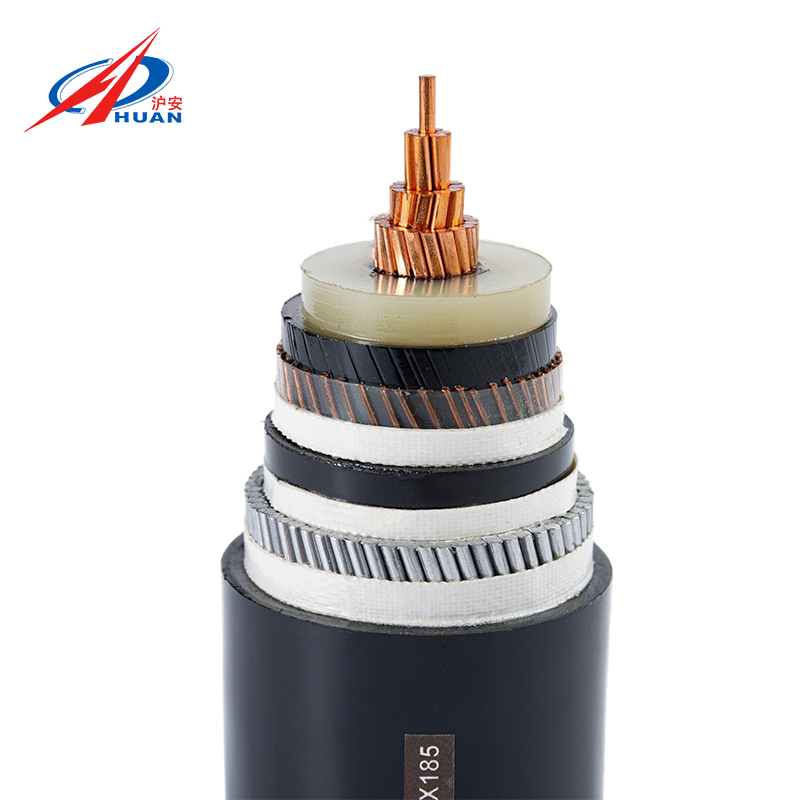

電源線內的絕緣層是防止電氣故障、濕氣進入和化學降解的主要屏障。交聯聚乙烯配方因其在重複負載循環下優異的熱穩定性、局部放電阻力和機械韌性而在現代高壓應用中佔據主導地位。分子交聯過程將熱塑性聚乙烯轉化為三維網狀結構,在工作溫度高達攝氏九十度時保持尺寸完整性,同時承受超過攝氏二百五十度的短路熱偏移。擠壓過程中的製造精度可確保均勻的壁厚,消除可能引發電氣樹或水道形成的弱點。半導體屏蔽層與絕緣層一體黏合,以平滑電場梯度並防止導體界面處的局部電暈放電。作為中國專業的電力電纜製造商和架空絕緣電纜工廠,我們的生產能力涵蓋高達 110kV 及以下的電壓等級,並採用嚴格的品質控制協議,在現場部署之前驗證介電強度、電容平衡和局部放電閾值。

空中網路基礎設施的結構部署

空中配電需要設計導體來承受連續的機械張力、風引起的振盪和熱膨脹循環,同時又不影響電氣性能。架空傳輸電纜必須平衡導電性要求和結構強度,通常利用鋼絞線增強的鋁合金芯或整合複合支撐元件來實現最佳的強度重量比。在設計階段,正確的下垂張力計算至關重要,以確保在最大負載條件下有足夠的離地間隙,同時防止寒冷天氣收縮期間的過度應力。工程師利用有限元素分析來模擬冰荷載、風壓和溫度波動下的導體行為,為不同氣候帶建立安全的操作範圍。絕緣架空配置消除了相間接觸風險,並能夠在傳統裸導體構成安全隱患的城市環境中減少塔間距。耐候聚合物外殼和紫外線穩定化合物的整合延長了使用壽命,同時在數十年的太陽照射和大氣污染中保持一致的介電性能。

機械負荷和空氣動力學穩定性

風引起的振動仍然是架空導體系統疲勞失效的主要原因,特別是在懸掛點和硬體連接區域。風成振動是由中等風速下交替的渦流脫落產生的,會產生高頻振盪,逐漸使單一線股斷裂並損害結構完整性。工程師透過精心校準的阻尼器裝置、螺旋振動耗散器和調諧質量裝置來減輕這些影響,這些裝置在動能傳播到導體基質之前吸收動能。間隔阻尼器和相間間隔組件可保持並聯電路之間的精確間隙,防止風暴條件下的閃絡,同時增強多迴路走廊的空氣動力學穩定性。合金成分和絞合圖案的選擇直接影響阻尼特性和抗疲勞性,要求製造商在模擬環境條件下進行廣泛的振動測試。適當的硬體安裝,包括在夾具和懸吊組件上施加適當的扭矩,可確保均勻的應力分佈並防止可能導致導體過早退化的局部擠壓。

製造精度和材料科學整合

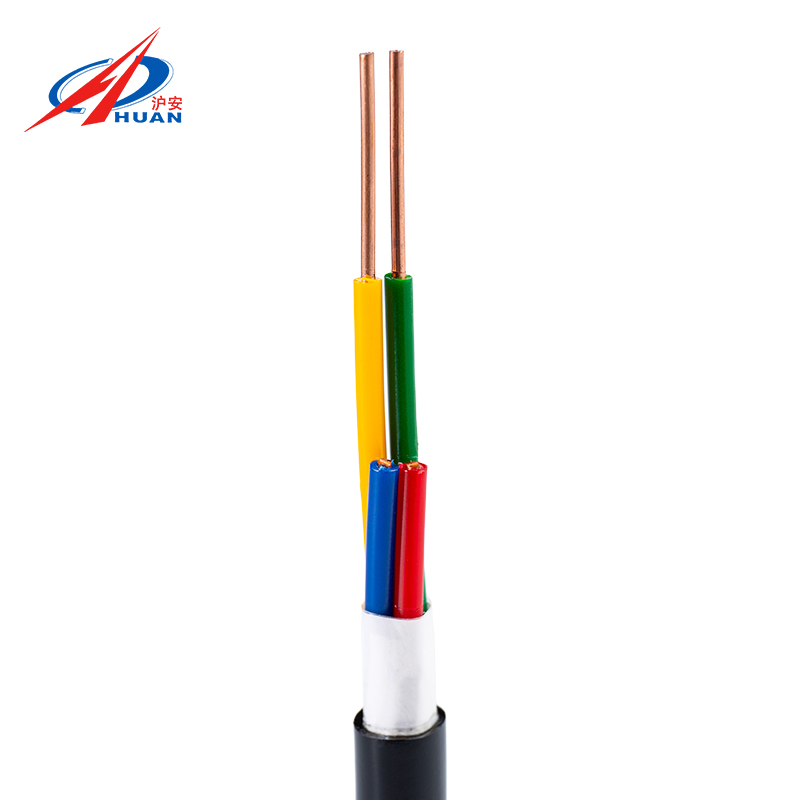

高可靠性傳輸導體的生產需要在每個製造階段進行嚴格的製程控制、先進的材料配方和全面的品質驗證。鋁合金導體技術徹底改變了減重和拉伸性能,利用鎂矽沉澱硬化實現與鋼相當的機械性能,同時保持優異的導電性。擠出和連鑄製程必須精確控制溫度,以防止晶界偏析並確保整個導體長度上的晶體結構均勻。絕緣應用利用連續硫化線,保持精確的壓力、溫度和線速度參數,以實現完美的聚合物交聯,而不會形成空隙或表面不規則。品質保證實驗室進行常規測試,包括拉伸強度驗證、伸長率測量、介電擊穿分析和加速老化模擬,以驗證長期性能預測。專用電纜類型,包括採礦電纜、電腦電纜和控制電纜,都經過額外的認證協議,以滿足行業特定的環境和電磁相容性標準。
