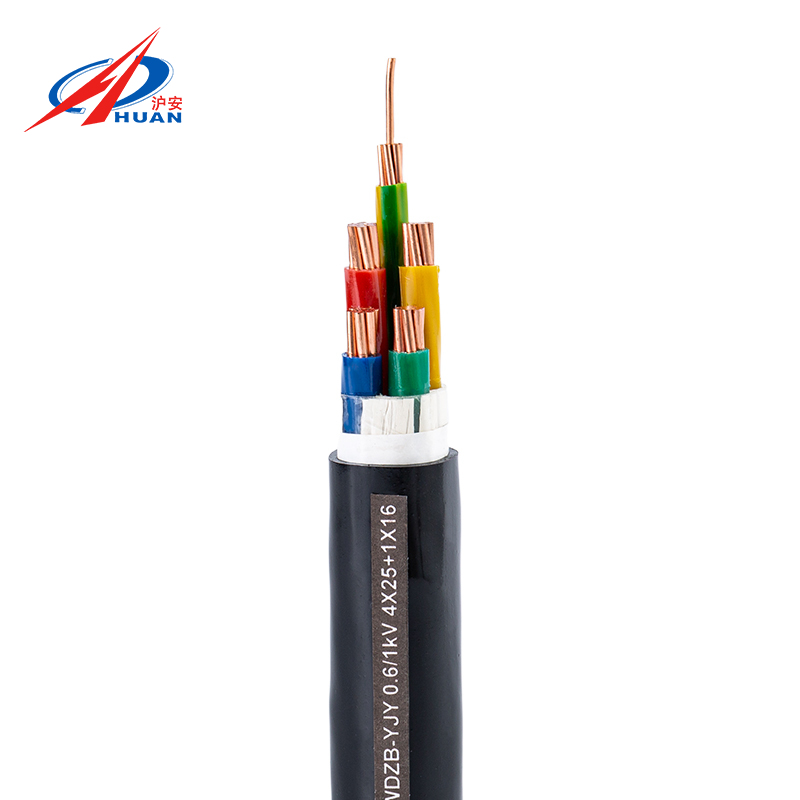

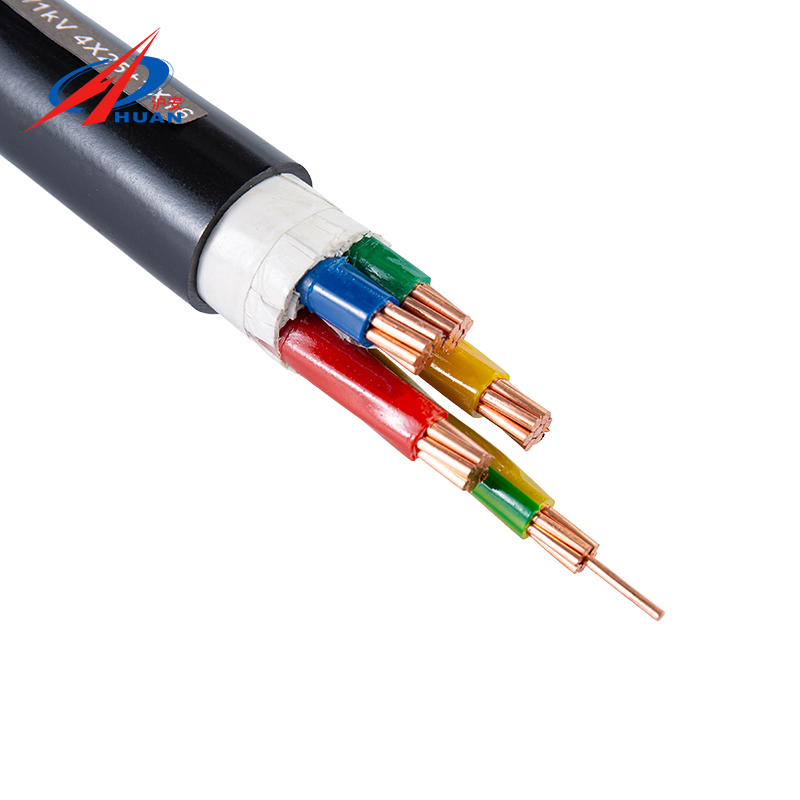

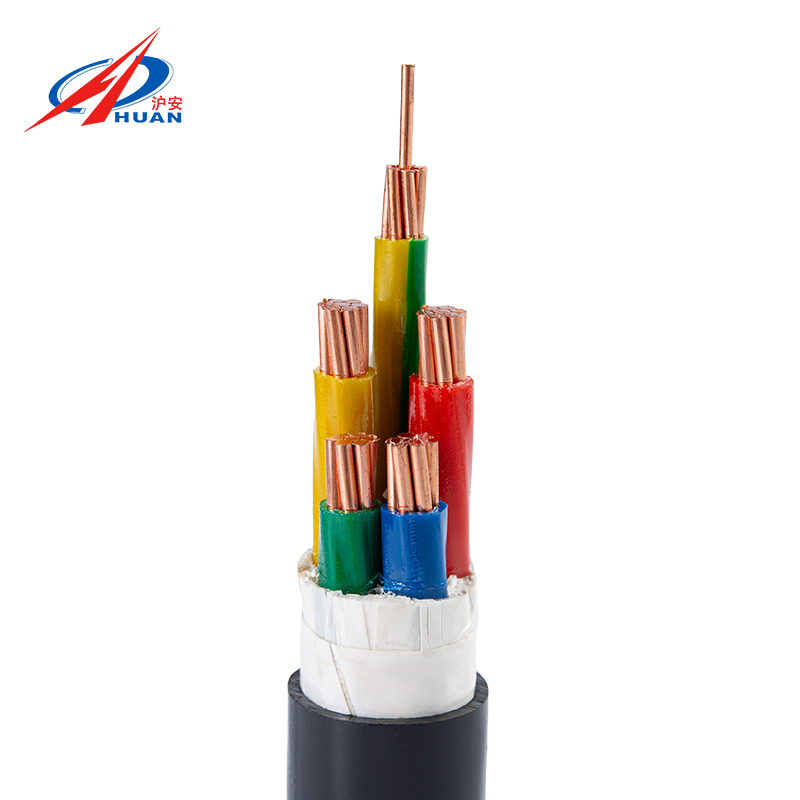

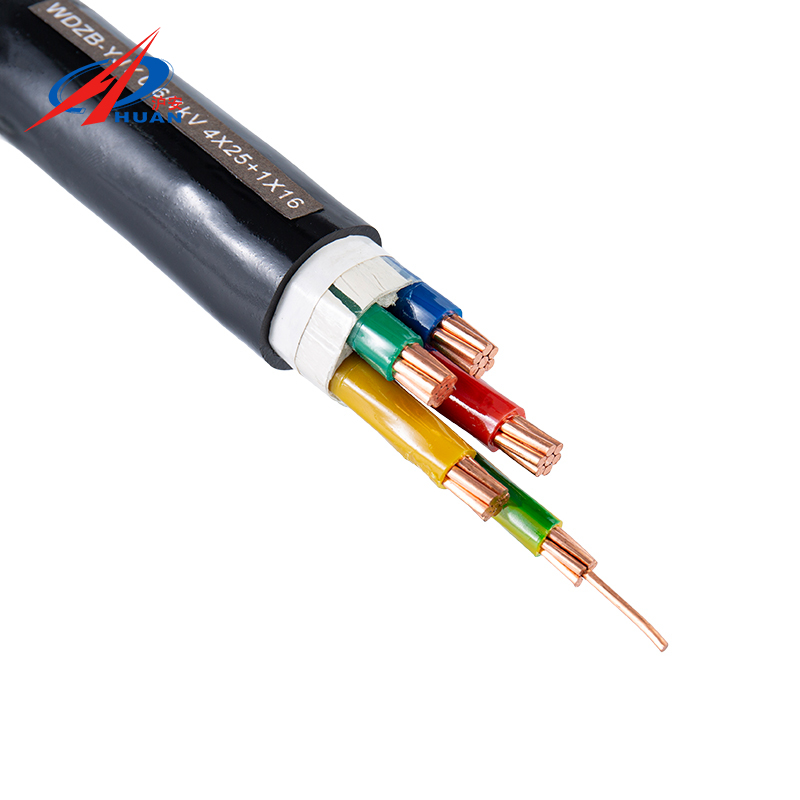

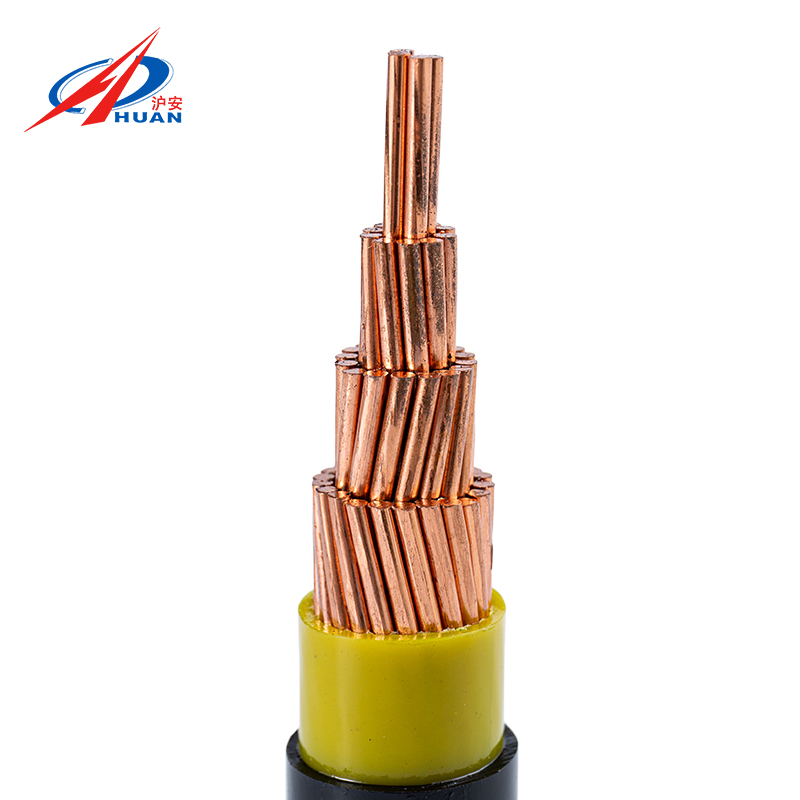

WDZ-YJY 0。6/1KV 銅芯交聯聚乙烯絕緣聚烯烴保護套無鹵低煙阻燃電源線

家 / 產品 / 電源線 / WDZ-YJY 0。6/1KV 銅芯交聯聚乙烯絕緣聚烯烴保護套無鹵低煙阻燃電源線

產品詳細資訊
常見問題

電纜型號
WDZ（A/B/C）-YJY-0。6/1kV

應用範圍
本產品適用於額定電壓不超過0。6/1kV的50Hz交流電路,用於輸配電。

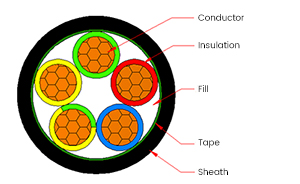

電纜結構
導體
1 類或 2 類銅導體

絕緣
交聯聚乙烯（XLPE）

鞘
低煙無鹵阻燃聚烯烴

產品標準
GB/T 12706。1-2020
GB/T 19666-2019

規格範圍
1芯:1。5~1000mm²
2芯:1。5~400毫米²
3芯:1。5~400毫米²
4芯:1。5~400毫米²
5芯:1。5~400毫米²
3+1芯:2。5~400毫米²
3+2芯:2。5~400毫米²
4+1芯:2。5~400毫米²

核心識別
2 個核心:●紅色 ●藍色
3 個核心:●黃色 ●綠色 ●紅色,或 ●紅色 ●藍色 ●黃色/綠色
4 個核心:●黃色 ●綠色 ●紅色 ●藍色
5 個核心:●黃色 ●綠色 ●紅色 ●藍色 ●黃色/綠色

護套顏色
●黑色

額定電壓（U₀/U）
0。6/1kV

最大系統電壓（Um）
1。2kV

溫度額定值
導體最高工作溫度:+90°C
環境工作溫度:-15°C~+45°C
電纜敷設溫度:不低於0°C（環境溫度低於0°C時需進行電纜預熱）

最小彎曲半徑
單芯電纜:20D
多芯電纜:15D
註:D表示電纜的實際外徑

鋪設方法
管道鋪設、淺溝鋪設、電纜溝鋪設、隧道鋪設、夾層鋪設、支撐架空鋪設、懸掛架空鋪設等。

WDZ-YJY-0。6/1kV 電纜結構參數(1芯）
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
1×1。5	1。38	0。7	1。4	5。7	46
1×2。5	1。78	0。7	1。4	6。1	59
1×4	2。25	0。7	1。4	6。6	76
1×6	2。76	0。7	1。4	7。1	98
1×10	4	0。7	1。4	8。3	143
1×16	5	0。7	1。4	9。9	214
1×25	6。1	0。9	1。4	11。4	313
1×35	7。2	0。9	1。4	12。5	409
1×50	8。4	1	1。4	14。3	544
1×70	10	1。1	1。4	16。1	752
1×95	12	1。1	1。5	18。3	1016
1×120	13	1。2	1。5	19。5	1251
1×150	14。9	1。4	1。6	22。1	1546
1×185	16。5	1。6	1。7	24。5	1932年
1×240	18。4	1。7	1。8	26。9	2514
1×300	21	1。8	1。8	29。7	3105
1×400	23。4	2	2	33	3965
1×500	26。6	2。2	2。1	36。8	5037
1×630	30	2。4	2。2	40。8	6389
1×800	34	2。6	2。3	45。7	8106
1×1000	38。2	2。8	2。5	50。7	10120

WDZ-YJY-0。6/1kV 電纜結構參數 - 表 2(2 核心）
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
2×1。5	1。38	0。7	1。8	10	122
2×2。5	1。78	0。7	1。8	10。8	152
2×4	2。25	0。7	1。8	11。7	193
2×6	2。76	0。7	1。8	12。7	245
2×10	4	0。7	1。8	15。2	397
2×16	5	0。7	1。8	17。2	555
2×25	6。1	0。9	1。8	20。2	813
2×35	7。2	0。9	1。8	22。4	1057
2×50	8。4	1	1。8	26	1443
2×70	10	1。1	1。8	29。6	1977年
2×95	12	1。1	2	34	2670
2×120	13	1。2	2。1	36。6	3260
2×150	14。9	1。4	2。2	41。5	4073
2×185	16。5	1。6	2。3	45。7	5011
2×240	18。4	1。7	2。5	49。8	6329
2×300	21	1。8	2。7	55。8	7909
2×400	23。4	2	2。9	61。8	10013

WDZ-YJY-0。6/1kV三芯電纜結構參數
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
3×1。5	1。38	0。7	1。8	10。4	141
3×2。5	1。78	0。7	1。8	11。3	182
3×4	2。25	0。7	1。8	12。3	238
3×6	2。76	0。7	1。8	13。4	310
3×10	4	0。7	1。8	16	487
3×16	5	0。7	1。8	18。2	698
3×25	6。1	0。9	1。8	21。5	1040
3×35	7。2	0。9	1。8	23。9	1368
3×50	8。4	1	1。8	27。7	1860年
3×70	10	1。1	1。9	31。8	2590
3×95	12	1。1	2	36。3	3491
3×120	13	1。2	2。1	39。1	4295
3×150	14。9	1。4	2。3	44。5	5361
3×185	16。5	1。6	2。4	49。1	6621
3×240	18。4	1。7	2。6	53。5	8432
3×300	21	1。8	2。8	59。9	10524
3×400	23。4	2	3。1	66。6	13415

WDZ-YJY-0。6/1kV四芯電纜結構參數
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
4×1。5	1。38	0。7	1。8	11。2	169
4×2。5	1。78	0。7	1。8	12。2	220
4×4	2。25	0。7	1。8	13。3	292
4×6	2。76	0。7	1。8	14。5	384
4×10	4	0。7	1。8	17。5	609
4×16	5	0。7	1。8	19。9	877
4×25	6。1	0。9	1。8	23。6	1317
4×35	7。2	0。9	1。8	26。4	1757
4×50	8。4	1	1。9	30。6	2373
4×70	10	1。1	2	35。2	3319
4×95	12	1。1	2。1	40。3	4491
4×120	13	1。2	2。3	43。6	5557
4×150	14。9	1。4	2。4	49。4	6902
4×185	16。5	1。6	2。6	54。7	8553
4×240	18。4	1。7	2。8	59。6	10918
4×300	21	1。8	3	66。8	13636
4×400	23。4	2	3。3	74。2	17385

WDZ-YJY-0。6/1kV 5芯電纜結構參數
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
5×1。5	1。38	0。7	1。8	12	196
5×2。5	1。78	0。7	1。8	13。1	260
5×4	2。25	0。7	1。8	14。4	349
5×6	2。76	0。7	1。8	15。7	462
5×10	4	0。7	1。8	19	736
5×16	5	0。7	1。8	21。7	1069
5×25	6。1	0。9	1。8	26	1634
5×35	7。2	0。9	1。8	29	2161
5×50	8。4	1	2	33。8	2932
5×70	10	1。1	2。1	38。9	4106
5×95	12	1。1	2。3	44。7	5574
5×120	13	1。2	2。4	48。1	6870
5×150	14。9	1。4	2。6	54。8	8570
5×185	16。5	1。6	2。8	60。6	10609
5×240	18。4	1。7	3	66。1	13562
5×300	21	1。8	3。2	74。1	16940
5×400	23。4	2	3。6	82。5	21639

WDZ-YJY-0。6/1kV 3+1芯電纜結構參數
規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
3×2。5+1×1。5	1。78/1。38	0。7/0。7	1。8	11。9	206
3×4+1×2。5	2。25/1。78	0。7/0。7	1。8	13	274
3×6+1×4	2。76/2。25	0。7/0。7	1。8	14。2	361
3×10+1×6	4。0/2。76	0。7/0。7	1。8	16。7	554
3×16+1×10	5。0/4。0	0。7/0。7	1。8	19。2	804
3×25+1×16	6。1/5。0	0。9/0。7	1。8	22。6	1200
3×35+1×16	7。2/5。0	0。9/0。7	1。8	24。8	1531
3×50+1×25	8。4/6。1	1。0/0。9	1。8	28。8	2097
3×70+1×35	10。0/7。2	1。1/0。9	1。9	33	2912
3×95+1×50	12。0/8。4	1。1/1。0	2。1	37。9	3941
3×120+1×70	13。0/10。0	1。2/1。1	2。2	41。3	4961
3×150+1×70	14。9/10。0	1。4/1。1	2。3	46。1	5988
3×185+1×95	16。5/12。0	1。6/1。1	2。5	51。2	7502
3×240+1×120	18。4/13。0	1。7/1。2	2。7	55。8	9526
3×300+1×150	21。0/14。9	1。8/1。4	2。9	62。6	11903
3×400+1×185	23。4/16。5	2。0/1。6	3。1	69。3	15082

規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
3×2。5+2×1。5	1。78/1。38	0。7/0。7	1。8	12。7	235
3×4+2×2。5	2。25/1。78	0。7/0。7	1。8	13。9	314
3×6+2×4	2。76/2。25	0。7/0。7	1。8	15。2	417
3×10+2×6	4。0/2。76	0。7/0。7	1。8	17。8	639
3×16+2×10	5。0/4。0	0。7/0。7	1。8	20。7	938
3×25+2×16	6。1/5。0	0。9/0。7	1。8	24。5	1419
3×35+2×16	7。2/5。0	0。9/0。7	1。8	26。5	1739年
3×50+2×25	8。4/6。1	1。0/0。9	1。9	31。2	2436
3×70+2×35	10。0/7。2	1。1/0。9	2	35。6	3358
3×95+2×50	12。0/8。4	1。1/1。0	2。2	40。9	4539
3×120+2×70	13。0/10。0	1。2/1。1	2。3	44。8	5781
3×150+2×70	14。9/10。0	1。4/1。1	2。4	49。3	6814
3×185+2×95	16。5/12。0	1。6/1。1	2。6	55	8623
3×240+2×120	18。4/13。5	1。7/1。2	2。8	60。1	10927
3×300+2×150	21。0/14。9	1。8/1。4	3	67。2	13614
3×400+2×185	23。4/16。5	2。0/1。6	3。3	74。7	17258

規格（毫米²)	導體直徑（毫米）	標稱絕緣厚度（mm）	標稱護套厚度（毫米）	電纜外徑近似值（毫米）	大約電纜重量（公斤/公里）
4×2。5+1×1。5	1。78/1。38	0。7/0。7	1。8	12。9	247
4×4+1×2。5	2。25/1。78	0。7/0。7	1。8	14。1	330
4×6+1×4	2。76/2。25	0。7/0。7	1。8	15。4	438
4×10+1×6	4。0/2。76	0。7/0。7	1。8	18。4	687
4×16+1×10	5。0/4。0	0。7/0。7	1。8	21。2	1003
4×25+1×16	6。1/5。0	0。9/0。7	1。8	25。2	1522
4×35+1×16	7。2/5。0	0。9/0。7	1。8	27。7	1944年
4×50+1×25	8。4/6。1	1。0/0。9	1。9	32。3	2666
4×70+1×35	10。0/7。2	1。1/0。9	2。1	37。3	3733
4×95+1×50	12。0/8。4	1。1/1。0	2。2	42。6	5031
4×120+1×70	13。0/10。0	1。2/1。1	2。4	46。5	6327
4×150+1×70	14。9/10。0	1。4/1。1	2。5	51。9	7663
4×185+1×95	16。5/12。0	1。6/1。1	2。7	57。7	9592
4×240+1×120	18。4/13。5	1。7/1。2	2。9	63	12218
4×300+1×150	21。0/14。9	1。8/1。4	3。1	70。5	15236
4×400+1×185	23。4/16。5	2。0/1。6	3。4	78。3	19372

WDZ-YJY-0。6/1kV 電纜長期允許載流能力（表 9)
	單核		雙核	三到五個核心
安排	三角形排列 ¹)	平面佈置 ²)	單根電纜單獨鋪設 ³)	單根電纜單獨鋪設 ³)
橫截面（毫米²)	目前承載能力（A）	目前承載能力（A）	目前承載能力（A）	目前承載能力（A）
1。5	26	32	28	20
2。5	31	41	33	28
4	41	54	43	37
6	52	68	55	47
10	71	93	76	65
16	92	120	97	84
25	120	155	130	110
35	150	195	160	135
50	180	235	195	170
70	230	295	245	215
95	285	370	305	265
120	335	430	355	310
150	385	495	405	350
185	450	570	465	405
240	535	680		480
300	620	790		555
400	720	920		640
500	835	1080
630	960	1260
800	1110	1470
1000	1230	1630
工作溫度		90℃
環境溫度		40℃

註:
1) 電纜排列成三角形時相互接觸。
2)當佈置在平面中時,電纜之間的中心距離是電纜外徑的2倍。
3)單根電纜單獨鋪設（即相鄰電纜對該電纜沒有熱效應）。

不同環境溫度的電流承載能力校正係數表（表10)
導體工作溫度 (℃)	環境溫度 (℃)（空氣中）
導體工作溫度 (℃)	20℃	25℃	30℃	35℃	40℃	45℃	50℃	55℃
90	1。23	1。17	1。12	1。06	1	0。94	0。87	0。81

WDZ-YJY-0。6/1kV 電纜導體直流和交流電阻
橫截面（毫米²)	最大限度。導體在 20℃ 時的直流電阻（Ω/km）	最大限度。導體交流電阻為 20℃（Ω/km）
1。5	12。1	15。4
2。5	7。41	9。45
4	4。61	5。88
6	3。08	3。93
10	1。83	2。33
16	1。15	1。47
25	0。727	0。972
35	0。524	0。668
50	0。387	0。493
70	0。268	0。342
95	0。193	0。246
120	0。153	0。196
150	0。124	0。159
185	0。0991	0。128
240	0。0754	0。0982
300	0。0601	0。0792
400	0。047	0。0631
500	0。0366	0。0509
630	0。0283	0。0414

WDZ-YJY-0。6/1kV 電纜導體允許短路電流
橫截面（毫米²)	短路持續時間（s）kA
橫截面（毫米²)	1s	2秒	3秒
1。5	0。12	0。08	0。07
2。5	0。32	0。22	0。18
4	0。5	0。36	0。29
6	0。76	0。54	0。44
10	1。3	0。89	0。73
16	2	4。1	1。2
25	3。8	2。7	2。2
35	5。2	3。7	3
50	7。6	5。3	4。3
70	10。3	7。3	6
95	13。9	9。9	8。1
120	17。5	12。5	10。2
150	21。8	15。5	12。8
185	26。9	19。1	15。7
240	34。8	24。7	20。3
300	43。4	30。9	25。3
400	57。8	41。1	33。6
500	72。2	51。3	42
630	90。9	64。5	52。8
